Étapes clés pour la mise en œuvre d’une fondation profonde

Un sol argileux compressible, une nappe phréatique haute, des charges importantes à transmettre en profondeur, ces conditions réunies rendent les fondations superficielles inopérantes sur une large part des chantiers complexes en France. Face à ces contraintes, les fondations profondes s’imposent comme la seule réponse structurellement fiable. Pieux forés, battus, vissés ou à refoulement de sol, chaque technique obéit à un protocole précis, encadré par la norme NF P 94-262 relative aux fondations profondes.

Quelle étude géotechnique conditionne le choix des fondations profondes ?

Aucune fondation profonde ne peut être dimensionnée sans une étude géotechnique de conception, mission G2 selon la classification de la norme NF P 94-500. Depuis l’entrée en vigueur de la loi ELAN du 23 novembre 2018, cette mission est obligatoire avant tout contrat de travaux dans les zones exposées au retrait-gonflement des argiles. Elle comprend des investigations in situ, des analyses en laboratoire et débouche sur un rapport fixant les paramètres de dimensionnement.

La mission G2 se décline en deux phases complémentaires : la phase AVP (avant-projet) qui formule les premières hypothèses de fondation, et la phase PRO (projet) qui fixe le dimensionnement définitif avec les descentes de charges validées par le bureau d’études structure.

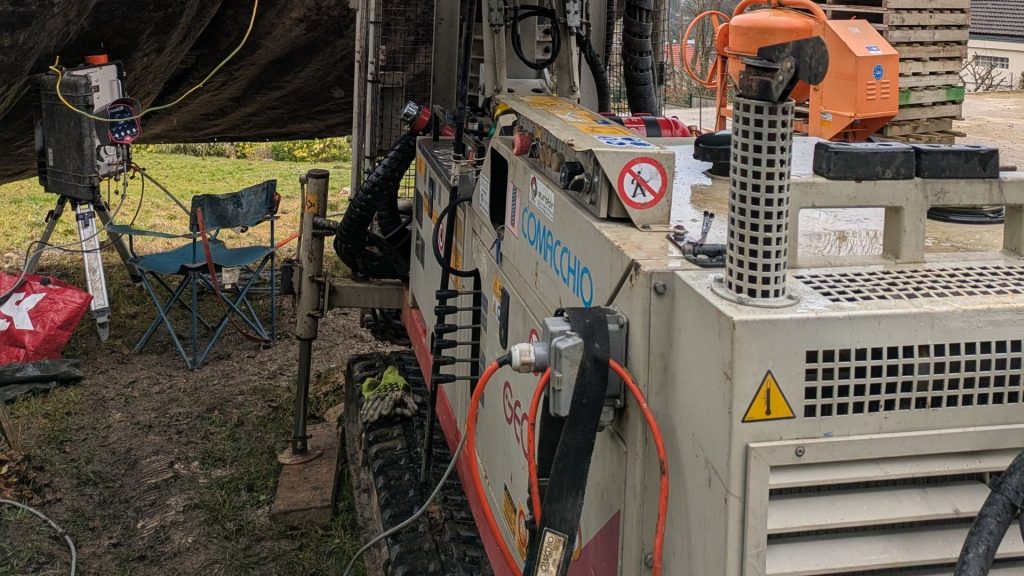

L’essai pressiométrique

Parmi les essais in situ disponibles, c’est le pressiomètre de Ménard qui occupe une place centrale dans la pratique française des fondations profondes.

L’essai pressiométrique consiste à dilater une sonde cylindrique dans un forage pour mesurer la pression limite pl et le module pressiométrique EM à différentes profondeurs. Ces deux grandeurs alimentent directement les formules de calcul de la résistance de pointe et du frottement latéral des pieux, conformément à la norme NF P 94-262.

En pratique, l’essai est réalisé tous les 1 à 2 mètres sur toute la hauteur supposée du fût du pieu. Le bureau d’études interprète ensuite les résultats pour déterminer la profondeur d’ancrage optimale et le diamètre approprié à la charge à reprendre. La pression limite nette pl* est le paramètre directement utilisé dans les abaques de dimensionnement de la norme.

L’essai pénétrométrique statique (CPT) pour qualifier la portance en continu

L’essai pénétrométrique statique (CPT) complète utilement le pressiomètre en fournissant un profil continu de la résistance du sol sans interruption. Il mesure en temps réel la résistance en pointe qc et le frottement latéral fs lors de l’enfoncement d’un cône instrumenté à vitesse constante de 2 cm/s. Ces valeurs permettent de localiser précisément les couches porteuses à atteindre par les pieux.

Cette investigation est particulièrement pertinente pour détecter des hétérogénéités locales ou des poches de sol mou susceptibles de compromettre l’efficacité des pieux. Elle est souvent conduite en parallèle d’un sondage carotté pour corréler les mesures mécaniques avec la nature lithologique réelle des formations traversées.

Comment se déroule la mise en œuvre des pieux ?

La technique des pieux forés est aujourd’hui la plus répandue en milieu urbain, car elle génère peu de vibrations et permet de traverser des couches dures. Sa mise en œuvre suit une séquence opérationnelle stricte qui conditionne la qualité mécanique et la pérennité de l’ouvrage.

Implantation topographique et forage

L’implantation topographique des pieux est la première intervention de chantier, et toute approximation à ce stade se répercute sur l’ensemble de la structure.

Un géomètre-expert positionne chaque point de forage selon les plans d’exécution, avec une tolérance généralement fixée à ±5 cm en plan et ±2 cm en altimétrie. Toute déviation non contrôlée introduit des excentricités génératrices d’efforts parasites en tête de pieu, pouvant conduire à une rupture prématurée de la liaison pieu-semelle.

Le forage est réalisé à l’aide d’une foreuse équipée d’un outil adapté à la nature du sol : tarière creuse pour les terrains cohérents, outil à boue bentonitique ou polymère pour les terrains instables ou aquifères. La profondeur de forage est validée en temps réel par comparaison avec les coupes géotechniques de l’étude de sol, et toute anomalie (couche non prévue, venue d’eau) est signalée immédiatement au bureau d’études.

Ferraillage, bétonnage et recépage

Une fois le forage achevé à la cote prescrite, la cage d’armatures est descendue dans le trou avant tout bétonnage.

La cage est maintenue centrée par des distanceurs (cales d’enrobage) garantissant un enrobage minimal de 75 mm conformément aux exigences de la norme NF EN 1992-1-1 pour une exposition en milieu agressif. Ce détail d’exécution est essentiel pour la durabilité de l’armature en contact avec le sol et l’eau.

Le bétonnage s’effectue par tube Tremie depuis la base du forage pour éviter toute ségrégation. Un béton auto-compactant de classe minimale C25/30 est couramment spécifié. Après durcissement, le recépage mécanique de la tête de pieu dégage les armatures propres destinées à la liaison avec la semelle de liaison ou le radier général.

Pieux battus ou pieux vissés : quelle méthode selon les contraintes du site ?

Les pieux battus présentent l’avantage de densifier le sol lors de leur mise en œuvre grâce à l’effet de refoulement, ce qui améliore localement la portance en frottement latéral. Cette technique est particulièrement adaptée aux terrains sableux ou graveleux où la préfabrication d’éléments en béton armé ou en acier garantit une résistance à la compression prévisible. Elle impose toutefois une étude vibratoire préalable en contexte urbain, car les ondes générées peuvent endommager les ouvrages riverains.

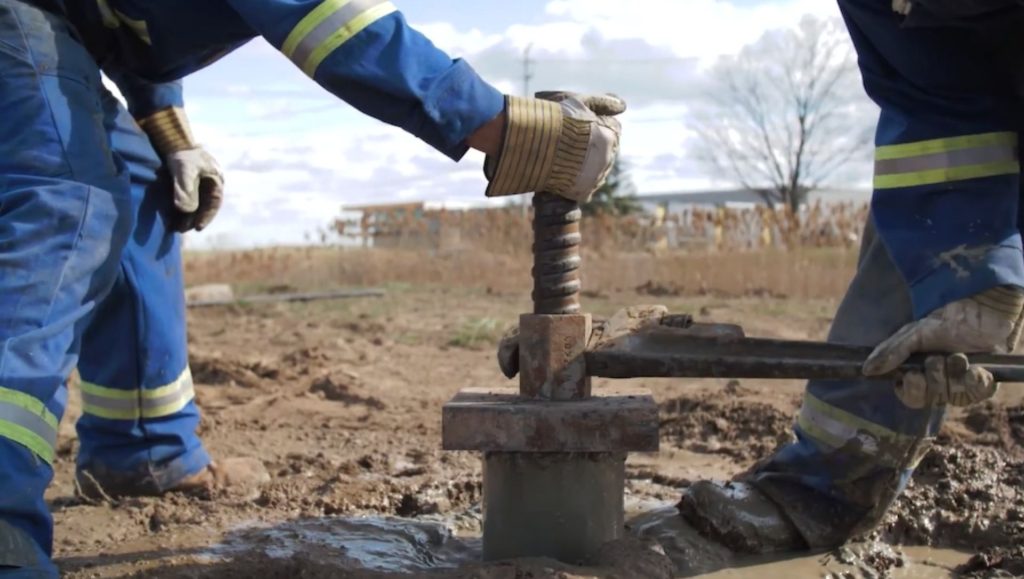

Les pieux vissés, mis en œuvre par rotation continue sans extraction de terre, constituent une alternative efficace sur les sols limoneux ou argileux sensibles aux vibrations. Leur fût hélicoïdal développe une résistance en frottement élevée sur toute la longueur en contact avec le terrain. Contrairement aux pieux forés, ils ne produisent pas de boues de forage, ce qui simplifie considérablement la gestion des déchets de chantier.

Critère	Pieux forés	Pieux battus	Pieux vissés
Vibrations générées	Faibles	Élevées	Nulles à faibles
Terrains adaptés	Tous types	Sableux, graveleux	Limoneux, argileux
Déchets de chantier	Boues de forage	Aucun	Aucun
Densification du sol	Non	Oui	Partielle
Contexte urbain	Recommandé	Sous conditions	Adapté

Quels contrôles garantissent la fiabilité d’une fondation profonde ?

La norme NF P 94-262, qui transpose l’Eurocode 7 en droit français pour les fondations profondes, impose une procédure de contrôle qualité à trois niveaux : conformité des matériaux, qualité d’exécution et intégrité structurelle du pieu réalisé. Cette exigence vise à détecter tout écart entre les prévisions du dimensionnement et les conditions réelles rencontrées lors de l’exécution.

L’intégrité des pieux forés est vérifiée par auscultation sonique entre tubes d’injection noyés dans le béton (essai cross-hole), technique permettant de détecter des défauts internes sans endommager l’ouvrage. Le guide méthodologique Eurocode 7 du Cerema précise les procédures de justification applicables à chaque type de pieu selon le mode de mise en œuvre.

Pour les pieux soumis à des charges importantes, un essai de chargement statique ou dynamique peut être prescrit par le maître d’œuvre pour valider expérimentalement la résistance réelle par rapport aux calculs. Le portail Géorisques permet par ailleurs de consulter les aléas géotechniques connus sur une parcelle avant toute investigation de terrain, afin d’adapter le programme de reconnaissance à la réalité du site.
